液压缸的结构原理及应用分析

液压缸的结构原理及应用分析

液压缸作为液压系统中的核心执行元件,能够将液压能转化为机械能,实现直线往复运动或摆动。因其结构紧凑、输出力大、运动平稳可靠,被广泛应用于工程机械、冶金、航天、船舶等众多领域。本文将从液压缸的基本结构、工作原理及应用场景三个方面展开分析。

一、液压缸的基本结构
液压缸通常由缸筒、缸盖、活塞、活塞杆、密封装置、缓冲装置和排气装置等部分组成。

  1. 缸筒:液压缸的主体,内部容纳活塞和液压油,需具有足够的强度和耐磨性,常用材料为无缝钢管、锻钢或铸钢。
  1. 缸盖:安装在缸筒两端,起到密封和支撑作用。缸盖与缸筒的连接方式有螺纹、卡环、法兰等。
  1. 活塞:将液压缸内腔分隔为两个油腔,活塞与缸筒内壁密封配合。活塞上通常装有密封圈和耐磨环,以减少泄漏和摩擦。
  1. 活塞杆:连接活塞与外部负载,传递力和运动。活塞杆表面通常镀铬以提高耐磨性和耐腐蚀性。
  1. 密封装置:防止液压油内泄和外漏,保证液压缸正常工作。常见的密封件有O形圈、Y形圈、V形圈和组合密封等。
  1. 缓冲装置:当活塞运动到行程末端时,通过节流或卸压方式减小冲击,避免损坏缸体。
  1. 排气装置:安装于液压缸最高处,排除缸内空气,防止系统爬行和噪声。

二、液压缸的工作原理

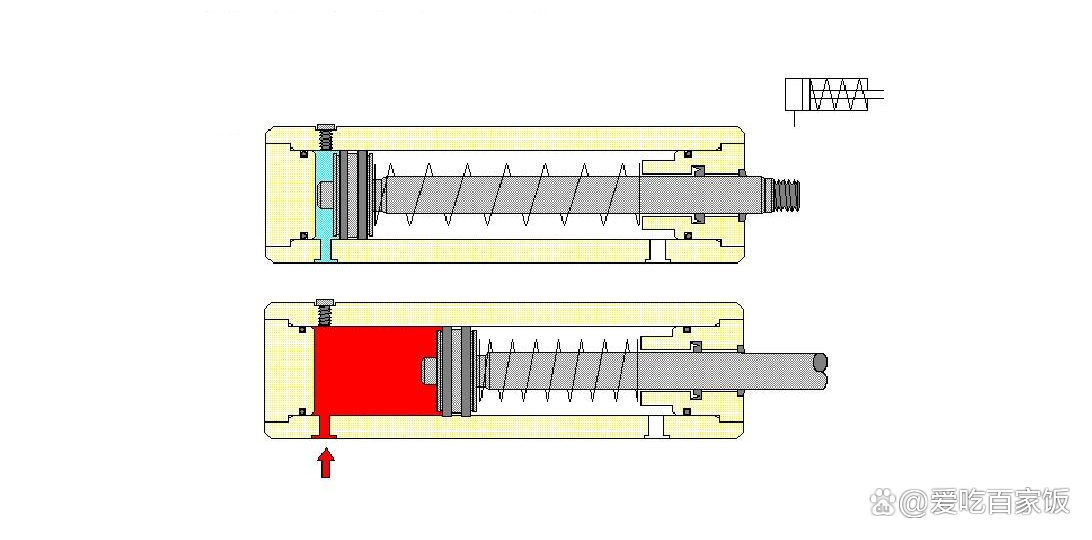

液压缸的工作原理基于帕斯卡原理:在密闭容器中,施加于静止液体上的压力将等值传递到液体各点。对于双作用液压缸,当压力油从无杆腔(活塞一侧无活塞杆的腔室)进入时,活塞受到向右的液压力,克服负载和摩擦力向右运动;同时有杆腔的油液经管路回油箱。若压力油从有杆腔进入,活塞则向左运动。

液压缸的输出力F由工作压力p和有效作用面积A决定,即F=p×A。无杆腔有效面积为活塞面积A1=πD²/4(D为缸筒内径),有杆腔有效面积为活塞面积减去活塞杆面积A2=π(D²-d²)/4(d为活塞杆直径)。可见,相同压力下,无杆腔输入的推力大于有杆腔,但运动速度较慢(因流量相同下面积大则速度低)。

活塞的运动速度v取决于输入流量Q和有效面积A,即v=Q/A。因此,通过控制流量可实现无级调速。

三、液压缸的应用分析
液压缸因其高功率密度、易实现直线运动和精确控制,在众多行业中得到广泛应用。

  1. 工程机械:如液压挖掘机的动臂、斗杆和铲斗油缸,装载机的举升和倾斜油缸,起重机的变幅和伸缩油缸等。这些应用多要求大推力、高耐压和良好的密封性。
  1. 冶金设备:如轧机压下油缸、炉门升降油缸、连铸机摆动油缸等,需耐受高温、高压和粉尘环境。
  1. 航空航天:如飞机起落架收放油缸、舵面操纵油缸等,要求高可靠性、轻量化和快速响应。
  1. 船舶:如舵机液压缸、舱口盖启闭油缸、甲板起重机油缸等,须具备良好的防腐性能。
  1. 机床与自动化:如组合机床的动力滑台油缸、机械手夹紧油缸等,要求定位精度高、低速稳定性好。
  1. 农业机械:如拖拉机悬挂油缸、收割机割台升降油缸等,注重耐尘密封和成本控制。

液压缸作为液压系统的执行核心,其结构设计直接决定了系统性能与可靠性。工作原理建立了压力、流量与力、速度间的控制关系。应用分析表明,不同领域对液压缸的要求各有侧重,同时也推动了液压缸技术的持续创新与发展。
